ＰＩＣ＿ＢＵＩＬＤＥＲ２はマイクロチップ社のマイクロコントローラー
ＰＩＣ１６Ｆ８４Ａ／Ｆ８４／Ｆ８３／Ｃ８４／５Ｘに特化した
コンパイラー言語で、構造化Ｂａｓｉｃに似た制御系に向く言語です。

※本製品は現在生産を中止しております。

★無償提供版は、２０行下にあります。

ＰＩＣ＿ＢＵＩＬＤＥＲ２.５ for Windows95/98/ME
（本体プログラム　ＣＤ−ＲＯＭにて提供。ＤＯＳ／Ｖ機用）

ＬＥＰｒｏ for Windows95/98/ME
（ＰＩＣへの書き込み装置です。ＤＯＳ／Ｖ機用）

ＰＩＣ評価基板 for Windows95/98/ME
（ＰＩＣの習得に便利な装置です。ＤＯＳ／Ｖ機用）

始めてＰＩＣを扱うのであれば上記３点をセットにした、次の商品が便利です。
ＰＩＣマスター for Windows95/98/ME
（商品到着後すぐにＰＩＣを実行できます）


このホームページは本製品を上から下へリンクなしで、詳細に、
順番に説明しています。
一度印刷してからゆっくりと内容を確認願います。

ＣＱ出版社トランジスタ技術誌（９９年６月号）ＭｙＴｏｏｌｓ掲載
ＰＩＣ＿ＢＵＩＬＤＥＲ２．２Ｔのダウンロード（無償提供版）
http://www.lec21.com/6/pic_builder22t.lzh ←（終了しました）
(2.10MB)

最新版：ＰＩＣ＿ＢＵＩＬＤＥＲ２．４２のダウンロード（無償提供版）
http://www.lec21.com/6/pic_builder242.lzh ←（２．２Ｔをバージョンアップ）
(2.69MB)


注意事項（必ず読んでください）
１：pic_builder242.lzhをダウンロードし、それぞれ解凍後、
　　ＦＤ３枚にコピーしてからコンピューターにインストールします。

２：インストール後はＰＩＣ＿ＢＵＩＬＤＥＲ２．４２を起動し、
　　扱い方はヘルプを参考にしてください。
　　★簡単な操作方法：
　　　　　　　　　�@「ファイルの選択」を押す。
　　　　　　　　　�A「AD08(F84).RTF」を選択し、「開く」を押す。
　　　　　　　　　�B「8X構築」を押す。コンパイルが始まります。
　　　　　　　　　�C コンパイルが終わると、C:\PIC_BUILDER_ASM\0004.ASM が生成します。
　　　　　　　　　�D この 0004.ASM をＭＰＬＡＢ／ＭＰＡＳＭでアセンブルし、ライターでＰＩＣに書き込みます。
　　　　　　　　　　 （アセンブルと書き込み手順は、ＨＥＬＰで説明しています）
　　　　　　　　　�E ＰＩＣに電源を入れ、動作確認します。
　　※AD08(F84).RTF はＡＤ変換ＩＣからデータを受信し、このデータをＲＳ２３２Ｃ信号に変換し、
　　　パソコンへ伝送するプログラムです。雛型としては最適です。
　　　その他、数十種の雛型プログラムが入っています。

３：無償提供版ＰＩＣ＿ＢＵＩＬＤＥＲ２．４２は、
　　マイクロチップ社製のＭＰＬＡＢ／ＭＰＡＳＭが必要です。
　　またＰＩＣライター（ＤｅｖｅｌｏｐｍｅｎｔＰｒｏｇｒａｍｍｅｒ）が必要です。
　　もしくは弊社製ＰＩＣライター（ＬＥＰｒｏ）が必要です。
　　お持ちでない場合は弊社まで連絡下さい。
　　（ＭＰＬＡＢ／ＭＰＡＳＭとＬＥＰｒｏのプログラムは、
　　　インターネットから無償でダウンロードが受けられます。
　　　アドレスとダウンロード方法は、
　　　ＰＩＣ＿ＢＵＩＬＤＥＲ２．４２のＨＥＬＰにて詳細に説明しています。）

４：無償提供版ＰＩＣ＿ＢＵＩＬＤＥＲ２．４２には使用期限や
　　機能制約などはありません。

５：無償提供版ＳＴＰＧＤ　ｆｏｒ　Ｗｉｎ９５／９８　のダウンロード（現在休止中です）

http://www.lec21.com/6/stpgd.zip（バージョンアップ作業中）

　　このプログラムを使うにはＰＩＣ評価基板が必要です。

本製品はマイコンを初めて使用するエンジニアから
プロフェッショナルまで幅広く扱えます。
Ｂａｓｉｃ言語が扱えるエンジニアであれば誰でも使用でき、
軽快なプログラミングが可能です。

インタープリタやランタイムパッケージ構造ではなく、
自動サブルーチン生成と最適化連結構造なので、
プログラムメモリーの消費は少なく、また超高速実行です。

Ｆ８４Ａ／Ｆ８４／Ｆ８３／Ｃ８４の場合はプログラムメモリーを
フラットな空間として利用します。
５Ｘの場合はＧＯＴＯ文の、Ｐａｇｅ間ジャンプを意識する必要はありません。
自動的にＰａｇｅを認識し、最適なＧＯＴＯ文を生成します。
またＣＡＬＬ文も便利なＶＣＡＬＬやＦＣＡＬＬを備え万全です。

ＲＳ２３２Ｃ送受信命令や、
Ａ/Ｄ・Ｄ/Ａ変換器接続命令、
ステッピングモーター駆動命令、
ＬＣＤ表示器駆動命令など、特殊命令が豊富です。
もちろん、算術演算命令や割込命令も揃っています。

高機能シーケンサーの超低価格版としての応用や、プログラマブルアナログ回路、
ロジック回路の置き換えなど、応用は多岐に渡ります。
アセンブラ言語が苦手なエンジニアも、マイクロコントローラーを容易に扱えるようにします。
便利な、ＬＣＤ駆動命令やステッピングモーター駆動命令など特殊命令も豊富です。

有限会社レック制御　　　　　　　　　ＨＯＭＥ（レック制御の総合ＨＰ）
大阪府岸和田市田治米町６３
ｔｅｌ：０７２４−４３−０８４５

＊＊＊ＰＩＣ＿ＢＵＩＬＤＥＲ２ 命令語一覧（抜粋）＊＊＊
豊富なビット・バイト・ワード命令と、プラス・マイナス値の符号処理も行え、
また、外部機器の制御を容易にする特殊命令が多数用意されています。

＊＊＊ＰＩＣ＿ＢＵＩＬＤＥＲ２＊＊＊

特徴
ＰＩＣ＿ＢＵＩＬＤＥＲ２はマイクロチップ社の
ＰＩＣデバイスに特化したコンパイラー言語で、
構造化Ｂａｓｉｃに似た制御系に向く言語です。
インタープリタ構造ではなく、自動サブルーチン生成と最適化連結構造なので、
プログラムメモリーの消費は少なく、また超高速実行です。
豊富なビット・バイト・ワード命令と、プラス・マイナス値の符号処理も行え、
また、外部機器の制御を容易にする、特殊命令が用意されています。

１ビット型・８ビット型・１６ビット型多数用意。
プログラムメモリーとレジスタ本数が少ないＰＩＣデバイスを効率よくサポートする
コンパイラー言語なので、かなり大きなプログラムでかつ高度な処理が実現可能です。
自動的にサブルーチンが連結され、必要に応じて呼び出す構成を取るため、
コンパクトにプログラムメモリーをまとめます。
「こんな小さなマイコンに、ここまで複雑な動作ができるのか！」と驚嘆されることでしょう。

特定の基板や構成に、制約を受けません。
使用するＰＩＣ種の指定や、プロセッサークロックの指定、入出力ポートの指定が自由に行え、
またそれに対応できる、コンパイラー言語なので、ユーザーが設計した構成に、柔軟に対応します。

デバッグを容易にする、オプションの
ＭＥＭＯＲＹ＿ＲＥＡＤＥＲをパソコンに接続すれば、
開発中のＰＩＣデバイスのレジスタの動きを
パソコン上でモニターできます。開発中のＰＩＣデバイスの
１つのポートに接続する事により１０Ｋｂｐｓでモニターします。
マイクロチップ社の高価なＩＣＥのように高度な
サポートはできませんが、
ＭＥＭＯＲＹ＿ＲＥＡＤＥＲは安価な装置で、
必要な情報を開発者に提供できます。
使用可能なＰＩＣデバイスは、
ＰＩＣ１６Ｆ８４Ａ／Ｆ８４／Ｆ８３／Ｃ８４、
ＰＩＣ１６Ｃ５４／５４Ａ／５５／５６／５７／５８Ａであり、
開発時は窓付きデバイスを使用します。
プログラムの消去には、別途ＲＯＭイレーサーが必要です。
★クロックは４〜２０ＭＨｚ、電源は５Ｖで使用しましょう。

使用可能なＰＩＣデバイスは、
ＰＩＣ１６Ｆ８４Ａ／Ｆ８４／Ｆ８３／Ｃ８４、
ＰＩＣ１６Ｃ５４，５４Ａ，５５，５６，５７，５８Ａであり、
開発時は窓付きデバイスを使用します。
プログラムの消去には、別途ＲＯＭイレーサーが必要です。
Ｆ８４Ａ／Ｆ８４／Ｆ８３／Ｃ８４は、不揮発性メモリーなので、
プログラムの消去と書き込みが迅速に行え、ＲＯＭイレーサーも不要です。

液晶表示デバイス（ＬＣＤ）を駆動するドライブプログラムを内蔵しており、
レジスタの代入感覚で使用できる環境を提供します。使用可能なＬＣＤは、オプトレックス製
１６文字２行：ＤＭＣ１６２３０か相当品、１６文字１行：ＤＭＣ１６１０５か相当品 です。
相当品は、日立液晶コントローラーＨＤ４４７８０を使用した製品。

ＰＩＣ＿ＢＵＩＬＤＥＲ２はエディター上で作成されたプログラムをコンパイルし、
マイクロチップ社のＭＰＡＳＭでアセンブル可能なＡＳＭファイルを生成します。
ＰＩＣ＿ＢＵＩＬＤＥＲ２はＭＰＡＳＭとの併用運転が必要です。
しかしＭＰＡＳＭは無償で最新版をダウンロードできます。

デバイス（ＰＩＣ）への書き込みは、
ＬＥＰｒｏで行えます。ただし全てのデバイスをサポートしておらず、
とくに５Ｘには書き込めません。
推奨はＦ８４Ａ／Ｆ８４／Ｆ８３／Ｃ８４です。
もし全てのデバイスを対象にしたいのであれば、
もっとも安価なＭＰＬＡＢシリーズの、ＰＩＣ ＳＴＡＲＴ Ｐｌｕｓ が別途必要です。
プログラムの書き込みに必要なＤＥＶＥＬＯＰＭＥＮＴ ＰＲＯＧＲＡＭＭＥＲ は
ＰＩＣ ＳＴＡＲＴ Ｐｌｕｓ に付属しています。

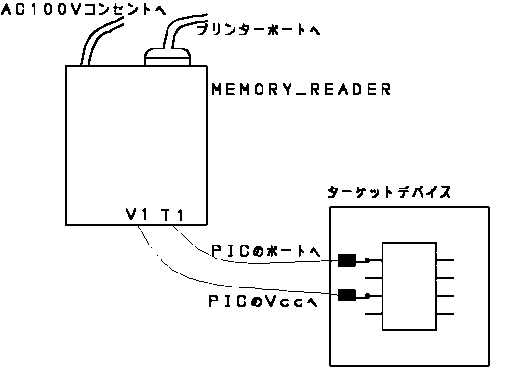

ＬＥＰｒｏとＭＥＭＯＲＹ＿ＲＥＡＤＥＲのパソコンへの接続方法。
ＬＥＰｒｏは標準プリンターポートへ接続します。
ＭＥＭＯＲＹ＿ＲＥＡＤＥＲもプリンターポートへ接続して使用します。
通常プリンターポートをつなぎ替えて使用します。
この構成は、ほとんどのパソコンに接続でき、
インターフェースボードを必要としない安価な方法です。

使用可能なパソコンはＤＯＳ／Ｖ機です。ペンティアム９０ＭＨｚ以上で、
Ｃドライブ（ＨＤ）は１５ＭＢの開き容量が必要です。
ＯＳは、Ｗｉｎｄｏｗｓ９５／９８です。

ＰＩＣ＿ＢＵＩＬＤＥＲ２　ｆｏｒ　Ｗｉｎｄｏｗｓ９５／９８





価格表

ＰＩＣ＿ＢＵＩＬＤＥＲ２ for Windows95/98/ME
（本体プログラム　１.４４Ｍ ３.５インチＦＤにて提供。ＤＯＳ／Ｖ機用）
＜＜内容物＞＞
プログラムＦＤ　１式
説明書　１式
回路集　１式
購入者には期限なしで無償サポートが受けられます。　

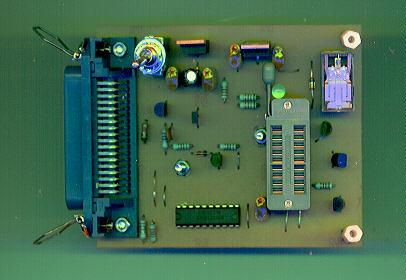

ＬＥＰｒｏ for Windows95/98/ME
（ＰＩＣへの書き込み装置です。ＤＯＳ／Ｖ機用）

電源は乾電池（００６Ｐ）です。裏面に設置。
プリンターポートに接続して使います。
＜＜内容物＞＞
本装置　１台
説明書　１式

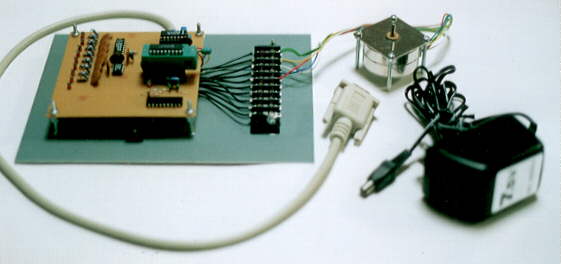

ＰＩＣ評価基板 for Windows95/98/ME
（ＰＩＣの習得に便利な装置です。ＤＯＳ／Ｖ機用）

始めてＰＩＣを扱うのであれば上記３点をセットにした、次の商品が便利です。
ＰＩＣマスター for Windows95/98/ME

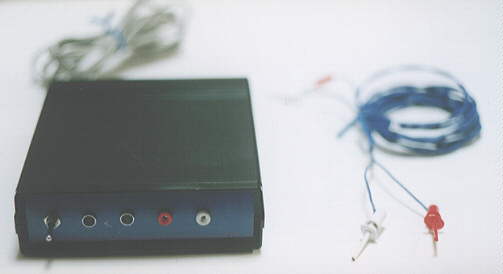

ＭＥＭＯＲＹ＿ＲＥＡＤＥＲ
（ＰＩＣデバイスのレジスタの動きをモニターする装置です。ＤＯＳ／Ｖ機用）



プリンターポートに接続して使います。
＜＜内容物＞＞
本装置　１台
説明書　１式

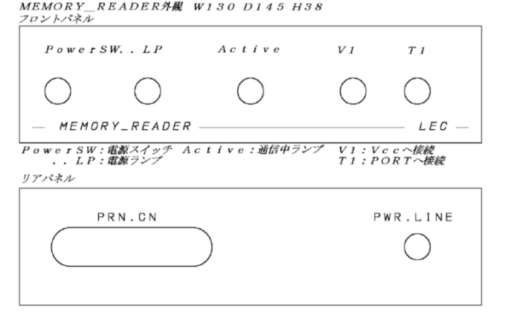

PRN.CNはプリンターポートに接続。PWR.LINEはAC100Vコンセントへ。
PWR.LINEコードは約２ｍ付き。Ｖ１,Ｔ１コードは約６０ｃｍで
ＩＣテストクリップ付き。プリンターケーブルは付属していません。


ＰＩＣ ＳＴＡＲＴ Ｐｌｕｓ
（全てのデバイスを対象にしたい場合に必要です。
PIC STARTPlusはアセンブラーとライターのセットです。）


ＲＯＭイレーサー（Ｓｕｎｈａｙａｔｏ：ＲＥ−９０８）
（ＲＯＭイレーサーをお持ちでない方は必要です。窓付きＰＩＣデバイスに
書き込まれたプログラムを消去する場合に使います）




プログラム例

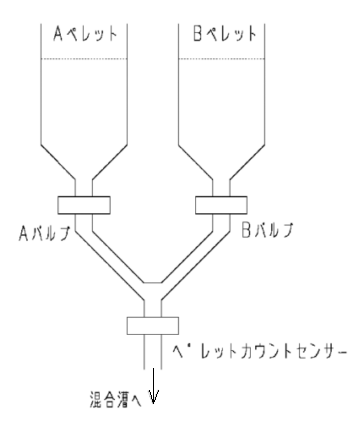

以下に示す構造の、２種ペレット混合機を例に解説します。

ＡペレットはＡバルブの開にて落とし込めます。ＢペレットはＢバルブの開にて落とし込めます。
またバルブはロータリーモーター式で１粒づつ高速に落とし込めます。

ペレットカウントセンサーは、落ちてきたペレットがあればＯＮ、
なければＯＦＦの状態を出力します。

制御動作は、運転ボタンを押すと、運転ランプを点灯し、
Ａバルブを開いて、Ａペレットを１２００個注入します。
続いて、Ａバルブを閉め、Ｂバルブを開いて、
ＡＢ合計で２１２０個になるまでＢペレットを注入し、運転ランプを消して終了です。


この動作をプログラム化すると次のようになります。

命令語の簡単な説明
（書き方は、大文字でも小文字でもその複合でも問題ありません。
　本説明文では読みやすいように大文字で書いております。）
四則演算命令
８ビット型、１６ビット型を用意。
使用例の一部を以下に示します。
Ａ１６＝Ａ１６＋１２３４ｄ
Ａ１６＝Ａ１６−Ｂ１６
Ａ３２＝Ａ１６＊Ｂ８１
Ａ３２＝Ａ３２／Ａ１６
Ａ８３＝Ａ８３＋Ｅ８１
Ａ８０＝Ａ８０−７６ｄ
Ａ１６＝Ａ８２＊Ｂ８０
Ａ１６＝Ａ１６／Ｂ８０

インクリメント／デクリメント命令
８ビット型、１６ビット型を用意。
使用例の一部を以下に示します。
Ａ８０＝［＋１］
Ａ１６＝［−１］

シフト／ローテイト命令
８ビット型、１６ビット型を用意。
使用例の一部を以下に示します。
　符号付き左シフトの例
Ａ１６＝Ｓ１４ＴＯ１６（Ａ１６）
　符号なし右シフトの例
Ａ１６＝１６ＴＯ１１（Ａ１６）

ＮＥＧＡＴＥ命令
数値を−１倍にする命令を備えています。

ＰＲＯＴＥＣＴ命令
アナログ回路の場合、電源電圧の制約で
制御された電圧の変化には上限と下限があります。
デジタル回路の場合は電源電圧の制約は受けないので
比較命令で制限しなければ、際限なく増減してしまいます。
この増減に上限値／下限値を設定し、値の変化を保護する命令です。

論理演算命令
ＡＮＤ・ＯＲ・ＸＯＲ等の論理演算命令を備えています。

条件分岐（ＩＦ）命令群
８ビット型、１６ビット型を用意。
　★数値の比較
　　使用例の一部を以下に示します。
ＩＦＮＰ（Ａ１６＝Ｂ１６）ＴＲＵＥ／
ＩＦＮＰ（Ａ１６＝０ＡＥＦｈ）／ＦＡＬＳＥ

　★ビットの比較
　　ＰＯＲＴのＯＮ／ＯＦＦ、
　　ＰＯＲＴのアップエッジ／ダウンエッジ、
　　チャタリング吸収型比較を用意。
　　使用例の一部を以下に示します。
ＩＦ（ＰＯＲＴ＿Ｂ［４］＿ＵＰＥ＿Ｈ８０［４］）／ＦＡＬＳＥ

ビットのセット／リセット命令
指定ビットをＯＮ／ＯＦＦする命令です。

ＢＣＤ変換／ＢＩＮ変換命令
７セグメントＬＥＤに１０進数値を表示したり、
デジＳＷからの入力値を１６進数値に変換する場合に便利です。

ＳｐｅｃｉａｌＦｕｎｃｔｉｏｎＲｅｇ操作命令
ＰＩＣデバイスの特殊レジスタ操作命令です。

タイマー／カウンター命令
タイマー命令は、
経過時間後に、指定プログラムを実行可能にする命令。
カウンター命令は、
ポートのＯＮ／ＯＦＦや、フラグのＯＮ／ＯＦＦ回数を
カウントし、指定カウント数に達すると、
指定プログラムを実行可能にする命令。
マルチスレッド動作で、
例えばタイマー命令が実行され、経過時間を計測中であっても、
他のプログラムは走っており、円滑な流れを実現します。

ＣＡＬＬサブルーチン呼び出し命令
ＦＣＡＬＬ命令の場合、ＰＩＣベースラインデバイスの
ＣＡＬＬ命令ネスティングレベル２の制約を超えた、
ネスティングレベル４を実現できます。

表示機器操作関連命令
液晶表示装置の操作を容易にする命令。
ＳＴＢ命令は７ＳｅｇＬＥＤ表示装置に応用できます。

特殊命令（抜粋）
１：デジＳＷ入力命令
２：複数のデジＳＷのダイナミック入力命令
３：ＬＥＤ発光デバイスを、オーディオの音量インディケーター的
　　なバー表示を行う命令。使用例の一部を以下に示します。
ＬＥＤＢＡＲ＿ＰＯＲＴ＿Ｃ［０］＿Ａ８０
４：指定された入出力ポートに、
　　ボリュームと簡単な外付け回路を接続すれば、ボリューム位置を分解能８ビット相当で、
　　わずか１本の入出力ポートから取得できる命令。使用例の一部を以下に示します。
Ａ８０＝ＶＲＰＯＲＴ＿Ａ［２］
５：マキシムＡ／Ｄ変換器ＭＡＸ１８８をシリアル通信にて、
　　バイポーラモード／ユニポーラモードで読みとる命令。
　　（ＭＡＸ１８８は弊社で取り扱っています）
６：マキシムＤ／Ａ変換器ＭＡＸ５３２をシリアル通信にて、
　　ユニポーラモード／バイポーラモードで出力する命令。
　　（ＭＡＸ５３２は弊社で取り扱っています）
７：４相ステッピングモーターを駆動する命令。
　　以下に示す３つのモードが選択でき、最大４軸までサポートしています。
　　★１−２相励磁モード
　（２分の１ステップで、モーターステップ数が２倍になります）
　　★２相励磁モード
　（通常の駆動方法です）
　　★１相励磁モード
（消費電力を抑えた駆動方法です）
８：プログラムメモリーに書き込まれたデータテーブルを、
　　指定レジスタで指定される番号のデータを取り出す命令。
　　７ＳｅｇＬＥＤ表示器のパターンや、サーミスタ温度の校正データなどに、応用できます。
　　使用例の一部を以下に示します。
Ａ８０＝ＴＡＢＬＥ（Ｃ８０）
９：ＰＯＲＴｎ，ｍ からの１線式シルアル出力命令。
　　ＭＥＭＯＲＹ＿ＲＥＡＤＥＲとの専用通信命令です。
　　約１０Ｋｂｐｓで２２バイトのレジスタを、ＭＥＭＯＲＹ＿ＲＥＡＤＥＲへ送信します。
　　使用例の一部を以下に示します。
ＴＲＡＮＳ＿ＰＯＲＴ＿Ｂ［１］
１０：ＲＳ２３２Ｃ送受信命令。
　　標準ＣＯＭに適合したＲＳ２３２Ｃ送受信命令です。
１１：割込処理命令。
　　割込処理が簡単に行えます。

レジスタ数について
ＰＩＣ１６Ｆ８４Ａ／Ｆ８４は６８ｂｙｔｅ、
ＰＩＣ１６Ｆ８３／Ｃ８４は３６ｂｙｔｅ、
ＰＩＣ１６Ｃ５４、５４Ａ，５５，５６ は２５ｂｙｔｅ
ＰＩＣ１６Ｃ５７ は７２ｂｙｔｅ
ＰＩＣ１６Ｃ５８Ａ は７３ｂｙｔｅ

プログラムメモリーについて
ＰＩＣ１６Ｆ８４Ａ／８４／Ｃ８４は１Ｋｗｏｒｄｓ、
ＰＩＣ１６Ｆ８３は５１２ｗｏｒｄｓ、
ＰＩＣ１６Ｃ５４、５４Ａ，５５ は５１２ｗｏｒｄｓ
ＰＩＣ１６Ｃ５６ は１Ｋｗｏｒｄｓ
ＰＩＣ１６Ｃ５７，５８Ａ は２Ｋｗｏｒｄｓ

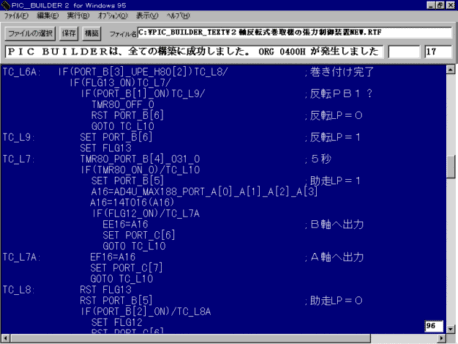

ＰＩＣ＿ＢＵＩＬＤＥＲ２で、開発中の様子。
（構造化ライクに記述できます）

★構成と特徴
ＰＩＣ＿ＢＵＩＬＤＥＲは、
マイクロチップ社のマイクロコントローラー用に開発された
コンパイラー言語です。
ＰＩＣ＿ＢＵＩＬＤＥＲは、構造化ＢＡＳＩＣライクな言語であり、
また、制御系に向く言語構成になっています。
ＰＩＣ＿ＢＵＩＬＤＥＲは、ＰＩＣに特化したＡＳＭファイルを
生成しＭＰＡＳＭにて最終的な機械語に翻訳され、デバイスに書き込まれます。
ＰＩＣ＿ＢＵＩＬＤＥＲはＭＥＭＯＲＹ＿ＲＥＡＤＥＲを通して、
ターゲットデバイスのレジスタの動きをパソコン上にてモニターできます。
これにより、プログラムのデバッグが容易になります。


★インストール
ＭＰＬＡＢとＰＩＣ＿ＢＵＩＬＤＥＲのインストールと作業領域に必要な
Ｃドライブ（ハードディスク）開き容量の合計は、最低１５ＭＢｙｔｅです。
インストール方法の解説書を参考に、インストールを行います。


★最初の一歩
インストール作業が終われば、ＰＩＣ＿ＢＵＩＬＤＥＲを起動し、ヘルプを立ち上げます。
この中にある「最初の一歩」を最初のアプリケーションとして作成しながら
ＰＩＣ＿ＢＵＩＬＤＥＲの操作やプログラムの記述方法を具体的に修得できます。

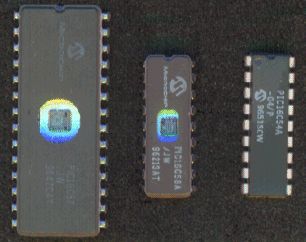

＊＊＊ＰＩＣマイコンの外観＊＊＊
ＣＰＵとＲＯＭ、ＲＡＭ、ＷＤＴが内蔵されており、外付け部品はわずかで済みます。
クロックは最高２０ＭＨｚで高速実行。
通常はマイクロチップ社のアセンブラ言語でプログラミングしますが、
ＰＩＣ＿ＢＵＩＬＤＥＲ２を使えば、Ｂａｓｉｃ感覚にプログラミングできます。

窓付きタイプは何度でも消去と書き込みができ、窓無しタイプは一回だけ書き込める低価格品です。
Ｆ８４Ａは最高２０ＭＨｚ動作、
Ｆ８４／Ｆ８３／Ｃ８４は、最高１０ＭＨｚ動作で、
不揮発性メモリーによりプログラムの書き込みと消去が迅速に行えるデバイスです。

ＣＰＵ構造解説
ＰＩＣマイクロコントローラーは、ＲＩＳＣタイプのＣＰＵで、ワンチップに、
ＣＰＵ＋プログラムＥＰＲＯＭ＋データＲＡＭ＋ＯＳＣ＋ＷＤＴ＋ＴＭＲ＋入出力ポートを
内蔵しています。

★耐ノイズ性
ＣＰＵからのＢＵＳが外部にでることはなく、極めてノイズに強い構造でさらに、
命令とデータを同時に読み込み実行できるため処理は高速です。また、過大なノイズにて
万が一ＣＰＵが暴走したとしても、命令とデータを一対として実行が始まるので、
安定したＷＤＴリフレッシュが期待できます。


通常のＣＰＵ（命令とデータを交互に読みとり実行）

ＰＩＣマイコンＣＰＵ（命令とデータを同時に実行）
